製品試験結果

ガラスクリアコートの
      製品試験結果

ガラスクリアコートの製品試験結果

ガラスクリアコートの製品試験結果

製品試験から立証された、ガラスクリアコートの効果
ガラスクリアコートは、耐久性・安全性・防滑性など、様々な製品試験が行われ、効果が立証された製品です。ここではガラスクリアコートの試験結果をご覧頂けます。

耐久性の比較結果

耐久性の比較結果

耐久性の比較結果

液体ガラスを原料として使用しているガラスクリアコートは、一般的に使用されているウレタン素材に比べて硬度が高く、ペットによる爪のひっかき傷や、家具の引きずり傷から床を保護します。

また、液体ガラスはウレタン素材にくらべ、太陽光(紫外線)で劣化することが無いので、他社製品のコーティングよりも長寿命で、フローリングの劣化(黄ばみ・退色・ひび割れ)を10年以上防ぐことが出来ます。

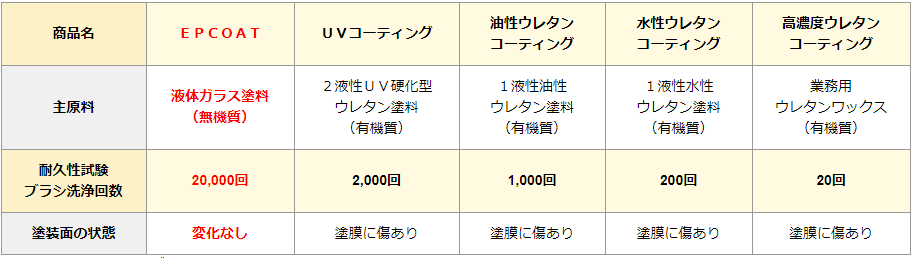

  • ガラスクリアコートの他社製品にはない耐久性の結果

商品名EPCOATUVコーティング油性ウレタン
コーティング
水性ウレタン
コーティング
高濃度ウレタン
コーティング
主原料液体ガラス塗料
(無機質)
2液性UV硬化型
ウレタン塗料
(有機質)
1液性油性
ウレタン塗料
(有機質)
1液性水性
ウレタン塗料
(有機質)
業務用
ウレタンワックス
(有機質)
耐久性試験
ブラシ洗浄回数
20,000回2,000回1,000回200回20回
塗装面の状態変化なし塗膜に傷あり塗膜に傷あり塗膜に傷あり塗膜に傷あり

試験方法JIS K 5663:2003(ブラシ総質量450g 洗浄液0.5%石鹸水溶液)

安全性の試験結果

安全性の試験結果

安全性の試験結果​

食品衛生法・食品、添加物などの規格基準に適合しているガラスクリアコートだから、お子さま(赤ちゃん)やペットなどが、あやまって施工面を舐めてしまっても安全です。

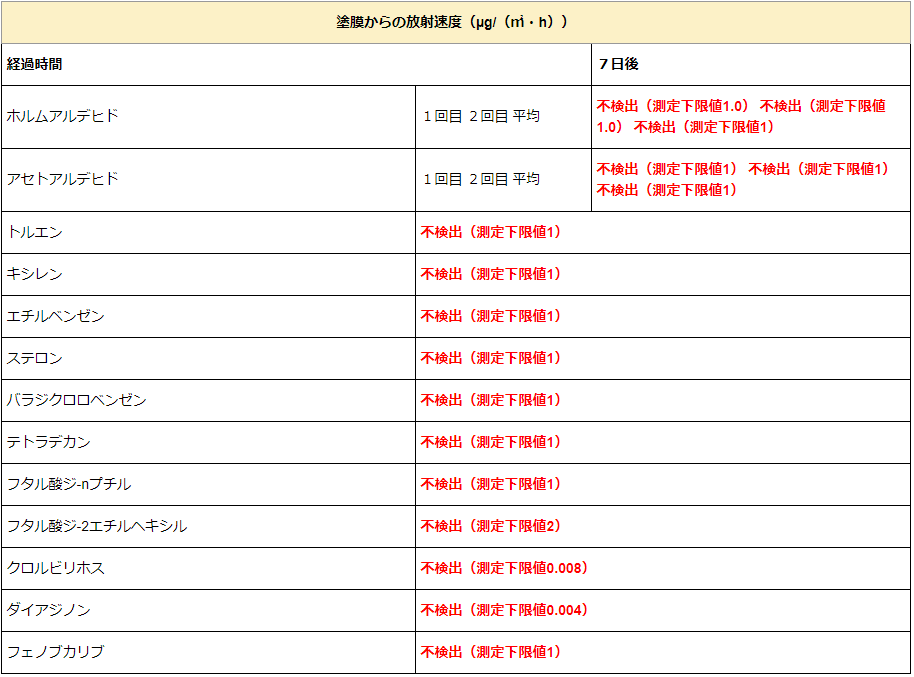

  • 塗膜からのホルムアルデヒド、及び揮発性有機化合物(VOC13物質)放散速度

塗膜からの放射速度(µg/(㎡・h))
経過時間 7日後
ホルムアルデヒド 1回目 2回目 平均 不検出(測定下限値1.0) 不検出(測定下限値1.0) 不検出(測定下限値1)
アセトアルデヒド 1回目 2回目 平均 不検出(測定下限値1) 不検出(測定下限値1) 不検出(測定下限値1)
トルエン 不検出(測定下限値1)
キシレン 不検出(測定下限値1)
エチルベンゼン 不検出(測定下限値1)
ステロン 不検出(測定下限値1)
バラジクロロベンゼン 不検出(測定下限値1)
テトラデカン 不検出(測定下限値1)
フタル酸ジ-nプチル 不検出(測定下限値1)
フタル酸ジ-2エチルヘキシル 不検出(測定下限値2)
クロルビリホス 不検出(測定下限値0.008)
ダイアジノン 不検出(測定下限値0.004)
フェノブカリブ 不検出(測定下限値1)

防滑性の試験結果

防滑性の試験結果

防滑性の試験結果​

ガラスクリアコートにはノンスリップ加工もあり、歩行時の安全性・快適性が高まります。小さなお子さまや、ペット、お年寄りの方にも安心で快適に過ごしていただけます。

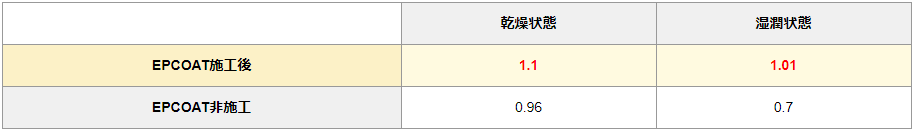

  • ガラスクリアコートを施工した場合の滑り性の試験結果

乾燥状態 湿潤状態
EPCOAT施工後 1.1 1.01
EPCOAT非施工 0.96 0.7
試験方法JIS A5705、A1454(高分子系張り床材試験方式)6.14滑り性試験準拠 ※滑り抵抗係数(C.S.R)(財)建材試験センター

性能試験結果

性能試験結果

性能試験結果​

試験項目 試験方法 試験機関 結果
安全性 登録番号E11001 ホルムアルデヒド放散等級 F☆☆☆☆ (社)日本塗料工業会 登録済み
安全性 JIS A 1901:2009 塗膜からのホルムアルデヒド、及び揮発性 有機化合物(VOC13物質)放散速度 (財)日本塗料検査協会 不検出
耐久性 JIS K 5663:2003 洗浄の往復回数:10000回 ブラシの総重量:450g 洗浄液:0.5%石けん水溶液 (財)日本塗料検査協会 異常なし
耐久性 耐傷性 JIS K 5600-5-9:1999 塑性変形を起こさない硬度 試験可能最高硬度 6H (財)日本塗料検査協会 6H以上
付着性 JIS K 5600-5-6:1999 クロスカット法 カット数:11(ます目の数:100) カットの間隔:1mm (財)日本塗料検査協会 100/100
耐衝撃性 JIS K 5600-5-3:1999 デュポン式 おもりの質量:500g おもりの落下高さ50cm (財)日本塗料検査協会 異常なし
耐汚染性 JIS K 5651:2002 汚染材料:油性マジック赤・黒 放置期間:7日間 (財)日本塗料検査協会 異常なし
耐薬品性 JIS K 5600-6-1:1999 試験液:トルエン 放置期間:10日間 (財)日本塗料検査協会 異常なし
すべり抵抗性 JIS A 1407:1994 表面が乾燥している場合 抵抗係数:0.19 表面が濡れている場合 抵抗係数:0.17 (財)日本塗料検査協会 滑りにくい
材質試験 器具及び容器包装規格試験 カドミュウム及び鉛 (財)日本食品分析センター 異常なし
溶出試験 器具及び容器包装規格試験 重金属 過マンガン酸カリウム消費量 (財)日本食品分析センター 異常なし
UVカット試験 分光光度計 UV3100PS 島津製作所(株)製 吸光度を測定 (株)ラボ 平均 50%以上 カット

以上のデータは実測値であり、製品の性能を保証するものではありません。
塗布液:EPCOAT 硬化条件:常温3日以上経過後試験

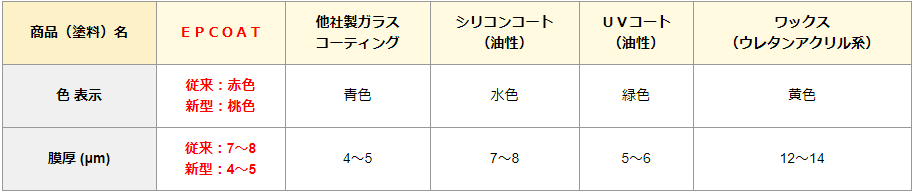

紫外線透過率

紫外線透過率

紫外線透過率

商品(塗料)名EPCOAT他社製ガラス
コーティング
シリコンコート
(油性)
UVコート
(油性)
ワックス
(ウレタンアクリル系)
色 表示従来:赤色
新型:桃色
青色水色緑色黄色
膜厚 (μm)従来:7~8
新型:4~5
4~57~85~612~14

ワックス不要!お手入れカンタン!!床・フローリングガラスクリアコート専用のお問合せフォームです
